20式5.56mm小銃自衛隊の制式ライフル解説

自衛隊が2020年に制式採用した20式5.56mm小銃を詳細な実銃写真で解説する。本稿では2023年と2024年に静岡県御殿場市の板妻駐屯地周年記念行事にて展示された20式小銃の写真で紹介。

ドットサイトとスコープが搭載された2丁が展示。20式小銃は2024年度時点で28,057丁が納入されている。直近の年度では約1万挺が納入されているのでこのペースで有れば89式と同じ15万丁を納入するのにあと12年かかる計算だ。

フラッシュハイダーは3ポート仕様。サプレッサーも取り付けられるはず。

マズルはただの丸ではなく、ポートに対応した切り欠きがある形状となっている。

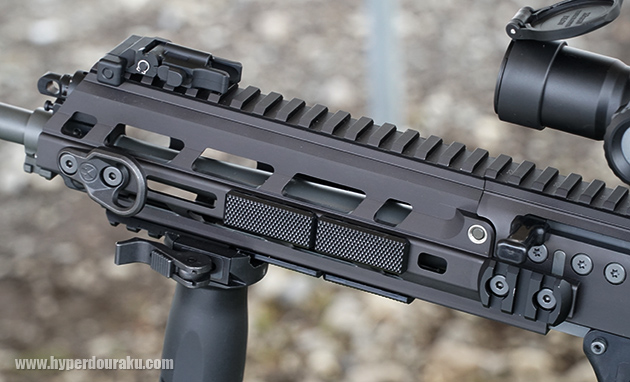

M-LOK対応のアルミ製ハンドガード。バレルは根元にいくにつれて太くなっているテーパー形状だ。

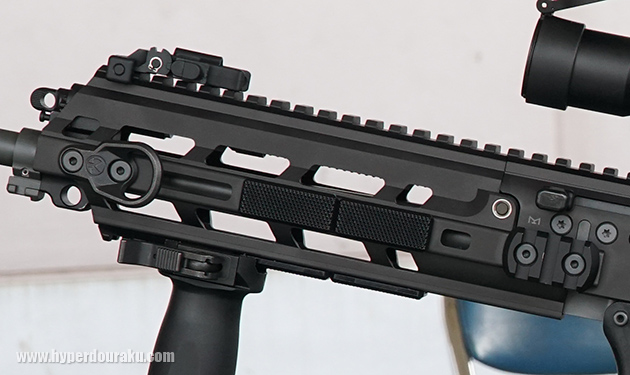

コッキングハンドル下にM-LOKのマーク、ハンドガードの隙間から僅かに見えるショートストロークガスピストンのユニットとスプリング。

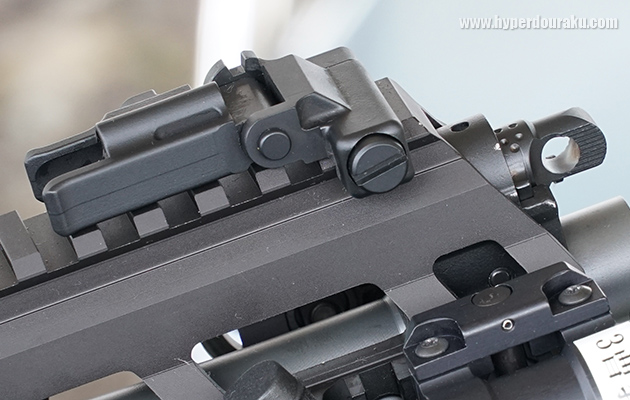

折り畳み式のフロントサイトはレイルから取り外しできる。バレル上部には三段階調整可能なガスレギュレーターを備える。小さい凹みが・、：、∴となってポジションを識別できる。

ガスレギュレーターの構造とハンドガードの肉厚が分かりやすいアングル。

アイアンサイトの左側にボタンがあり、これを押しながらロック解除して起倒する。

フロントサイトピンは角断面。

ガスレギュレーター横にレギュレーターダイヤル解除用スイッチ。レイル左面に米MAGPUL社製のM-LOKスリングスイベル。バレル下にバヨネットラグ、その後ろに銃架用の穴(GLX-160用)がある。

一丁のレイル右面には官品のSUREFIRE SCOUT LIGHT M300Cを装着。テイルはダイレクトスイッチとリモートスイッチの2本出し。

スカウトライトには納入業者のサイトロンジャパンのレーザー刻印も入っている。

レシーバー右面にはエジェクションポート、その後ろに金属製のケースディフレクター。その下にボルトストップレバーとマグキャッチボタン。ア(安全)、タ(単発)、レ(連射)のセレクターレバーも含めアンビ仕様で両側操作可能となっている。

アッパーレシーバーはアルミ製、ロアレシーバーは強化樹脂製。マガジンハウジングには20式5.56mm小銃、CAL5.56x45mmの刻印。マグウェルも89式に比べると大きくなり操作性が向上。

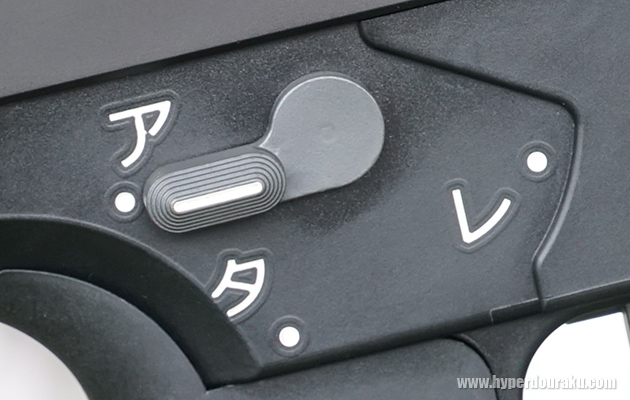

右面のセレクター刻印のみ、文字の周りが縁取りのような盛り上がりがある。擦れ防止だろうか。

ケースディフレクターにはカートキャッチャー固定用の切り欠きがある。ボルトにある小さなピンはファイアリングピン固定ピン。

コッキングレバーはボルトと連動して後退する。射撃時にも前後するレシプロケイティング式はSCARを参考にして開発されたからだろう。閉鎖方式はターンロックボルト方式。ロッキンリセスが見える。

ロッキングラグはシルバーカラー。汚れが見えやすそうだ。

レシーバー左面。シリアルナンバーは009129.ロアレシーバーにはHowaロゴ、MADE IN JAPANの刻印。
搭載されるスコープはDEON光学技研製のMARCH-F 1-8倍ズームスコープの自衛隊仕様。

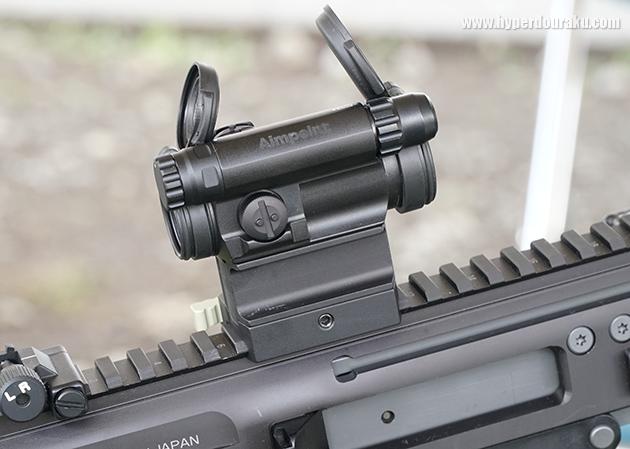

こちらの20式にはAimpoint製のCOMP M5ドットサイトが搭載。Aimpoint純正、1.54インチ高のLRP QDマウントで搭載される。レシーバートップにはレイルガイドナンバーが刻印されるが、ハンドガードのトップにはナンバーはない。

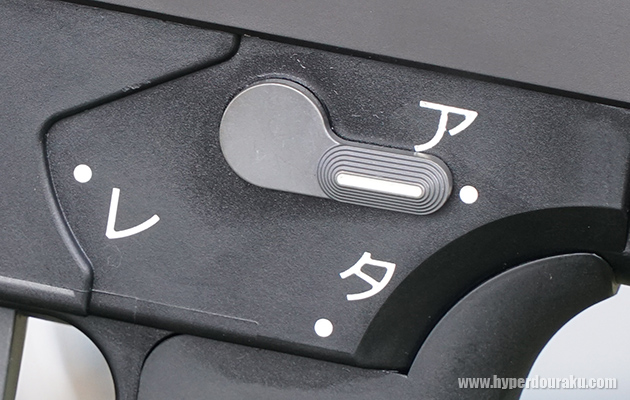

セレクターの動き。安全位置。ハンマーが落ちている状態ではセーフポジションには入らない。M4カービンや89式と同様の仕様。

この角度まで回すと単発、つまりセミオート射撃。

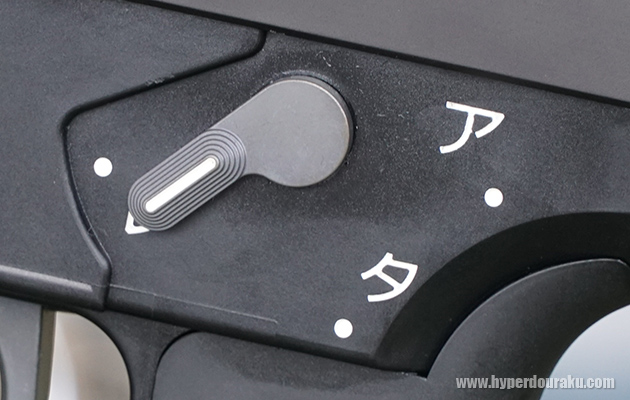

さらにこの位置まで回すと連発、フルオート射撃となる。・のところまで回りきらないようだ。

ボルトと一体で動くコッキングハンドル。ハンドルは左右に付け替え可能。
アッパーレシーバーにはチャンバーブロックを固定するためのネジが3本もある。さらにその下にはハンドガードから続くガイドがあり、ここもM-LOKとなっていて短いレイルが取り付けられる。右レイルにはカートキャッチャーを取り付けることもできる。

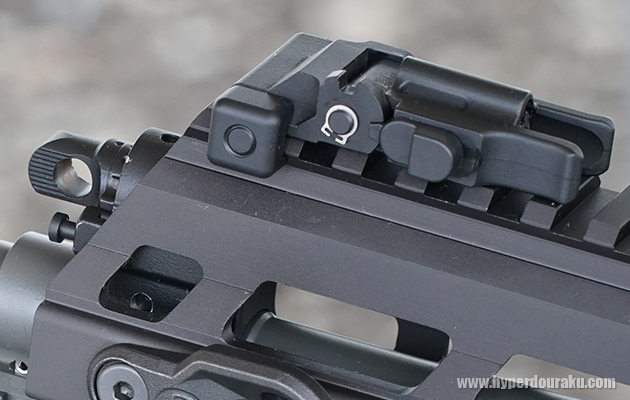

リアサイトも折り畳み式で、レイルから取り外しもできる。ダイヤルで上下左右の調整が可能。ロックボタンで起倒するのはフロントサイトと同じ。

リアサイトの左右調整ダイヤルにはLRの刻印。アッパーレシーバー後端はピカティニーレイルではなく、リアサイトのダイヤルが収まる部分が少し凹んでいる。レシーバーにはHowaロゴとMADE IN JAPANのレーザー刻印。

グリップは開発初期は米BCMのGUN FIGHTER GRIPだったが、量産版では豊和工業オリジナルの、とは言っても形が似ているが、樹脂製グリップとなった。AR互換で底部に蓋があり内部がコンパートメントスペースとなっている。

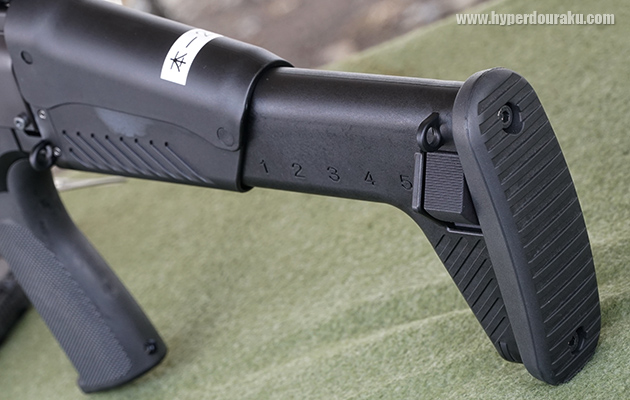

ストックは5段階伸縮。左側にあるロックボタンを押して伸縮する。バットプレートはゴム製。

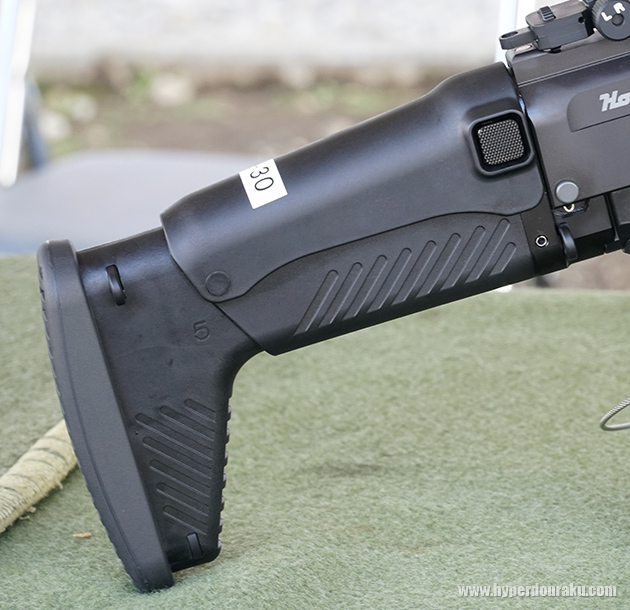

チークパッドも上下二段で調整できる。

マガジンは米MAGPUL社製PMAG 30 GEN3 M3 Window。5.56mm x 45弾を30発装填でき、残弾が側面の窓から確認できる。

スイス B&T(Brügger & Thomet)社製のUnigripを装着。ODレバー付き、グリップ部分は樹脂製、脚はアルミ製。

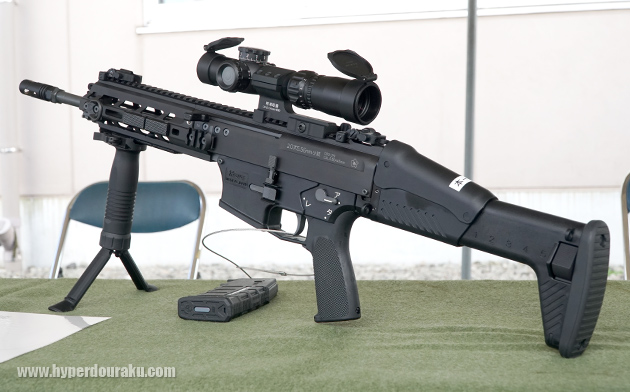

リアクォータービュー

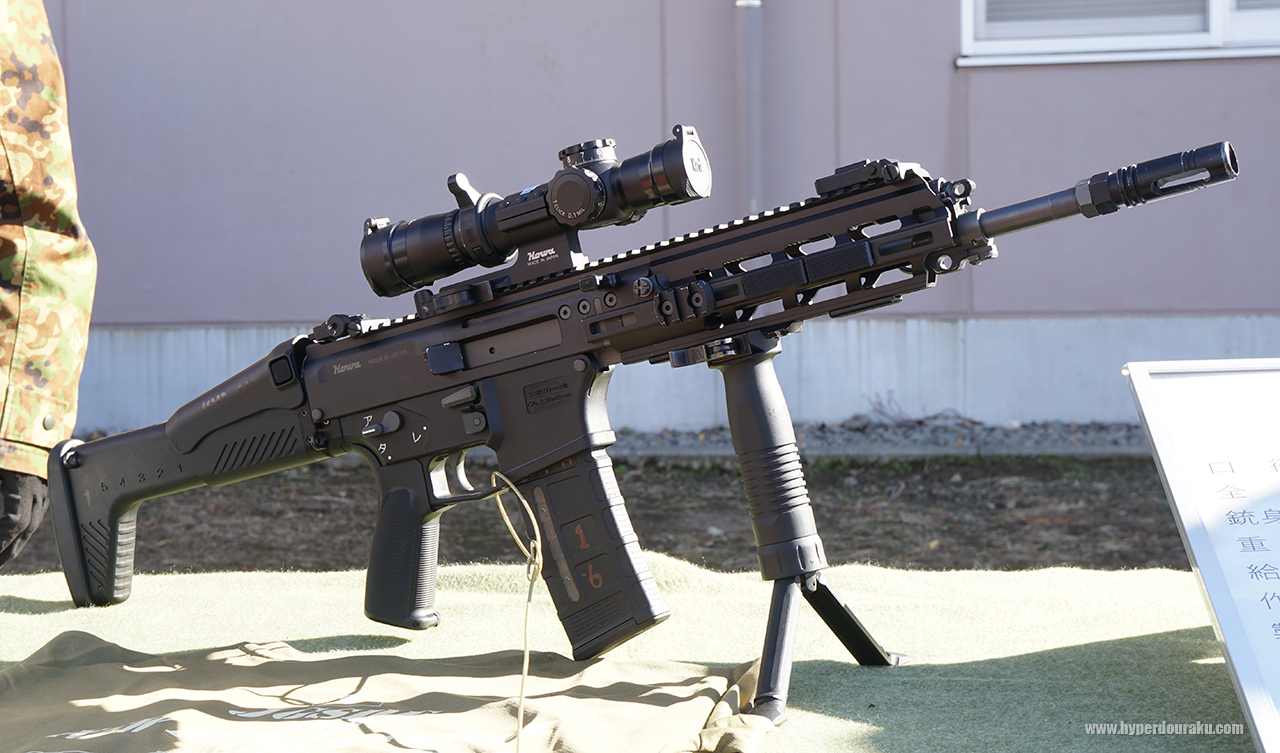

PMAGを装填した状態。
