エントリー No.074

エアガン部門
タイトル：マルイAKM カイバル・クリンコフ
投稿者：味塩ゾンビ

今回はマルイのAKMをベースに"クリンコフを作る"というテーマで、部品設計・カスタムを施しコンテストに応募しました。

7.62×39弾のマガジンを使用するクリンコフなので、カイバル峠で作られた銃をイメージし、このようなタイトルなっています。

カスタムの概要

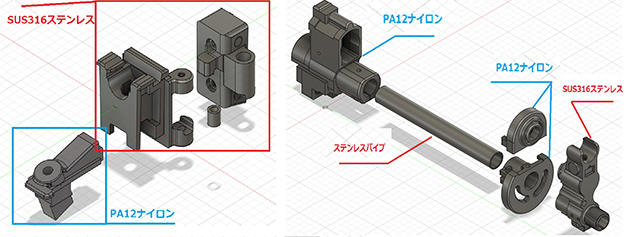

クリンコフを再現するにあたり、主にフロント周りとストック基部を新しく設計・3Dプリンターで部品を印刷しました。

(3Dプリンター製部品は全てJLCPCB社より印刷された物です。)

新たにステンレスによる金属印刷のサービスが開始されたので、強度が必要な折り畳みストック基部の再現に挑戦しました。

AKMにカスタムを施すに当たり、銃事態に加工はほぼ必要とせず、必要があれば基のAKMに戻すことが出来ます。

(アッパーフレームにネジ穴二つが残ります)

折り畳みストック基部(SUS316Lステンレス)

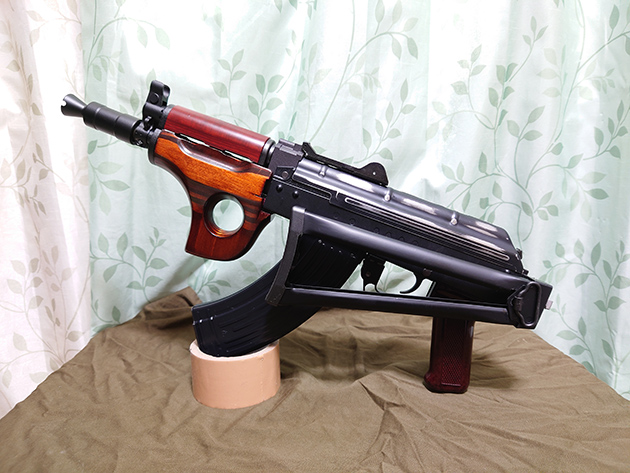

AKs74系トライアングルストックを使用するため、新たにヒンジとストックの収納・展開が可能な機構を増設しました。

ストック自体は凹凸の嚙み合わせによりロックされており、稼働時はストックを上下にスライドする事によって嚙み合わせを解除させ、

ストックのスウィングを可能にしています。

フロント周辺

フロントサイトは次世代AKS74uの物をコピー。強度が必要な部品なのでステンレス印刷で作られています。

これによりBB弾の被弾による破損防止や重量のあるサプレッサーなどを取り付けることができます。(14mm逆ネジ仕様)

ハンドガードはLCT製クリンコフの物を削って使用。通常の物とグリップが一体になった物を使用できます。

リテイナー上下はハンドガードに合わせるため半円の大きなものに再設計。

リアサイトブロックは元のAKMより半部にリサイズしてクリンコフの物と似せて作成しました。

これらフロントサイト以外はナイロン樹脂で印刷されていますが、軸に13mmのステンレスパイプを挿入しているので使用上十分な強度があります。

ゲームでの使用

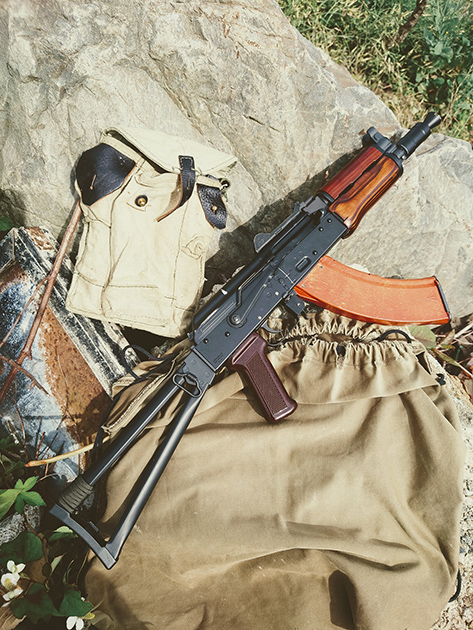

この夏、野外フィールドにて気温上昇時の動作テストと戦闘力のテストを実施しました。

戦闘力は基のクリンコフそのまま、高い取り回しとマルイAKMと同じ安定した動作のガスガンに仕上がっています。

ただし軽量化の影響で反動が強く、連発での集弾が悪くなっています。
