エントリー No.081

■エアガン部門
■投稿タイトル：MGC　M76　GBB　近代化改修モデル
■投稿者：ひらりん＠

■コメント

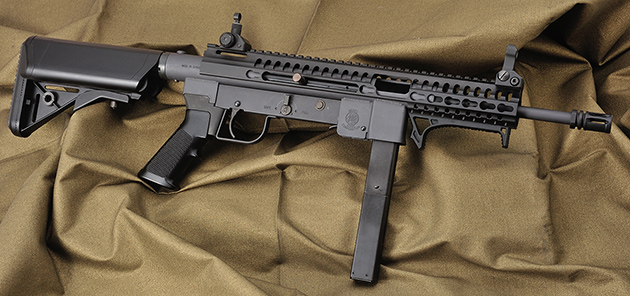

MGCのM76インターセプターをGBB化した上で、近代改修したオリジナルデザインモデルを製作しました。

M76　GBB化に関する説明は下記URLより探して下さい。

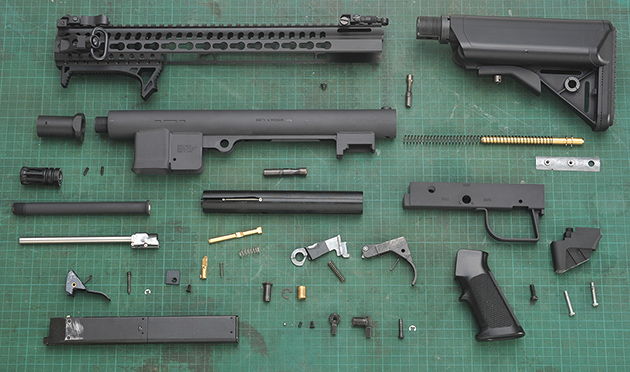

で、ノーマルM76GBBからの改修点は

・ストックはサイド折り畳みのプレス製からM4タイプのモノに。
・レシーバーにはキーモッドタイプのレールマウントを被せて、フルレール仕様に。
・レールを取り付ける為に、フロント・リアサイト、スリングのループ等を削り落とし。
　これによってそれらが破損したジャンクM76もベースにする事が出来る。
・バレルAssyはM14逆ネジにして、フラッシュハイダーをお好みで選べるように。
・内部機構はバルブロック部分を3Dプリンタで作成して、製作工程を簡略化。
・グリップはM4のグリップを使う為、アダプターを3Dプリンタで出力。
・マガジンはM11に小加工で使用出来るように、マガジンウェルを加工。

マガジンはマルゼンM11をほぼそのまま使用します。
まぁ細かい事を言えば.380マガジンじゃないかと言われてしまいそうですが、実際には前後長が2ｍｍ程短いだけで、

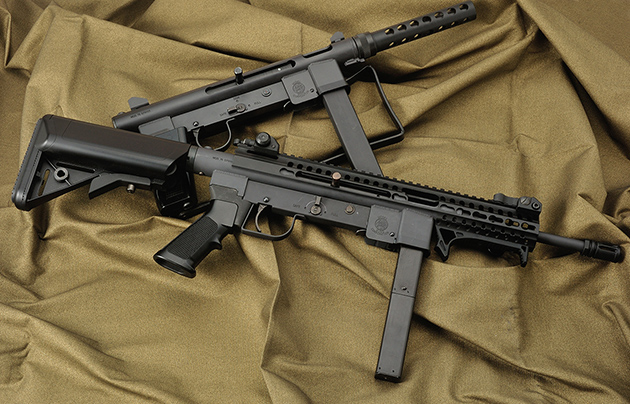

ノーマルM76GBBとモデルガンと比べて見ても違和感は少ないと思います。

アウターバレルはM4のアウターを適当に削り込んで、3Dプリンタで出力したバレルアダプタと組み合わせています。
この当りはオリジナルデザインなので、ノリで。。。

近代化改修のメインであるフルレールですが、M4のジャンクハンドガードをM76に被せる事で作ってます。
アルミで出来ているレールユニットをM76に合わせて不必要な部分を削り落として被せます。
レシーバーの外径と、M4ハンドガード部分のレールの内径はピッタリ同じでした、実は今回の近代化改修案はこの寸法の一致が決め手でした。

仕上げに関してはインディのパーカーシール・ダークパーカー・ブラックパーカーを適宜組み合わせて質感の違いを出して見ました。

また、フルレール仕様の良さを活かしてコレまたジャンクBOXに転がっていたサイトやスリングスイベルを取り付けてそれっぽく。

構えて見ると少々長い感じもしますが、これはこれで構えやすいなぁと。やはり何十年も前のデザインと比べるとかなり使いやすくなりました。

バレル軸線とストックが一直線になるのでリコイルも直線的です。まぁオープンボルトなのでそこそこ暴れる感じはしますけど。

youtubeでの作動動画は

製作記事は
https://teppoukaji.militaryblog.jp/e1042070.html
から3回に分けて掲載。
